工艺介绍

SRM 均衡磁场焊接技术是 SOYER 公司在螺柱焊领域的又一项革命性技术，通过电磁技术平衡焊接电弧，电弧在磁场中高速旋转使螺母、螺柱端面各部分熔化的金属平衡均匀过渡，从而获得成形美观的焊缝。SRM 技术的应用，使使用气体保护焊接 M12/M16 等大直径螺柱得到美观、高质量的焊缝成为了现实。弯曲、拉伸、熔深等性能的检验符合 DIN EN ISO 14555 标准。

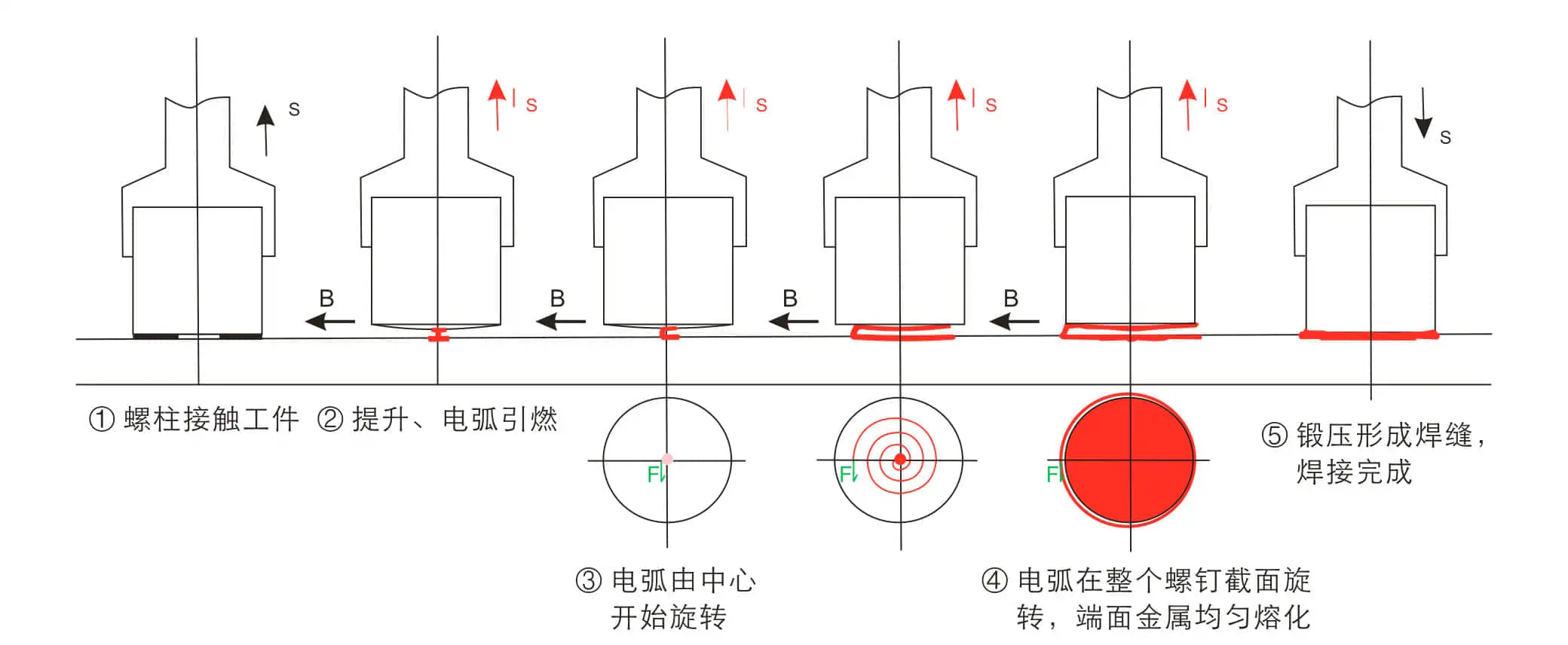

工艺原理

工艺对比

螺柱材料：S235（5.8 强度等级），板材材料：S355
螺柱直径：M12，板材厚度：10 mm

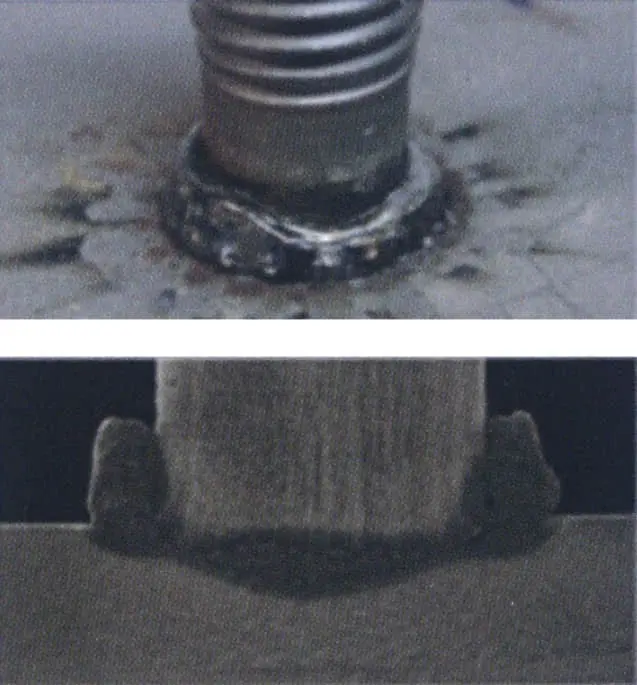

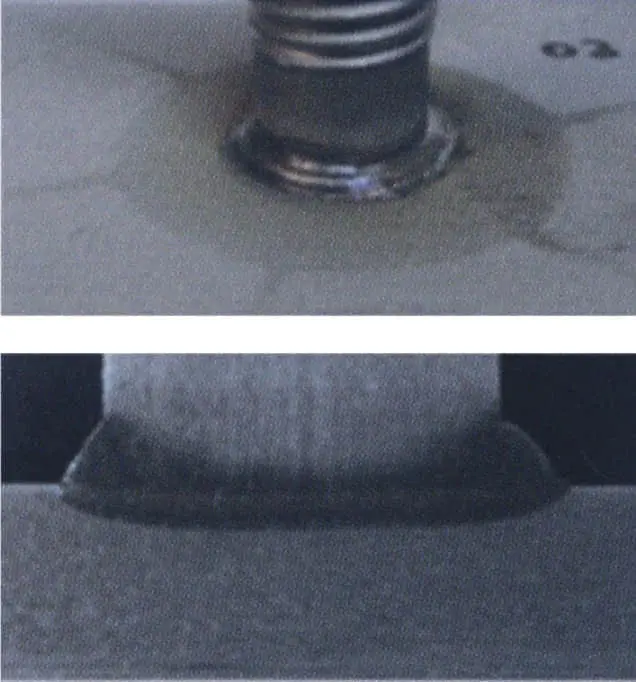

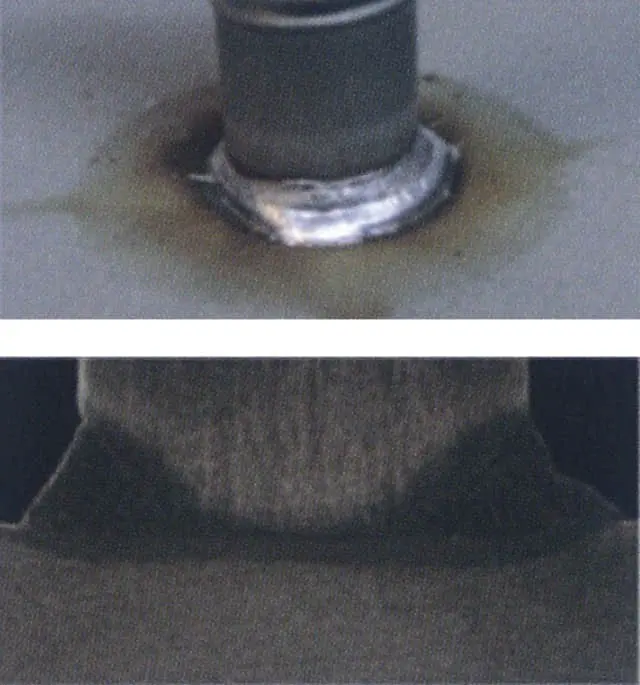

SRM 气体保护焊接	陶瓷环保护焊接	无 SRM 气体保护焊接
焊接电流：800 A	焊接电流：960 A	焊接电流：960 A
焊接时间：220 ms	焊接时间：240 ms	焊接时间：240 ms
螺柱类型：HZ-1	螺柱类型：PD	螺螺柱类型：PD
保护气体：M21-Arc-18	/	保护气体：M21-Arc-18
气体流量：10 L/min	/	气体流量：10 L/min
SRM：315 mA	SRM：没有使用	SRM：没有使用

应用领域

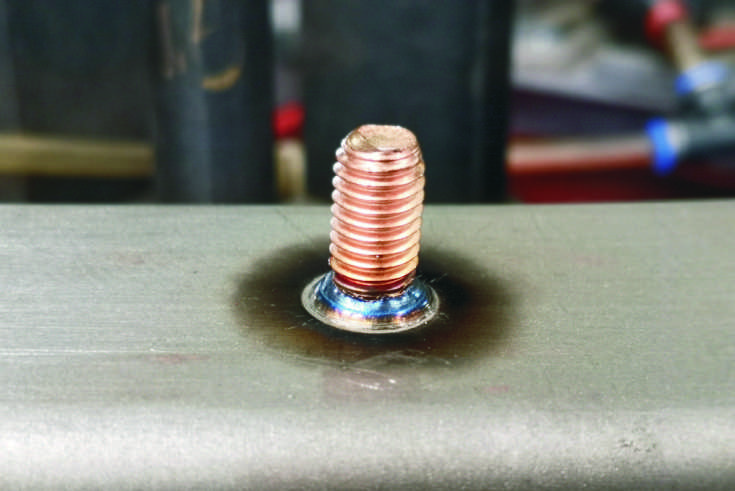

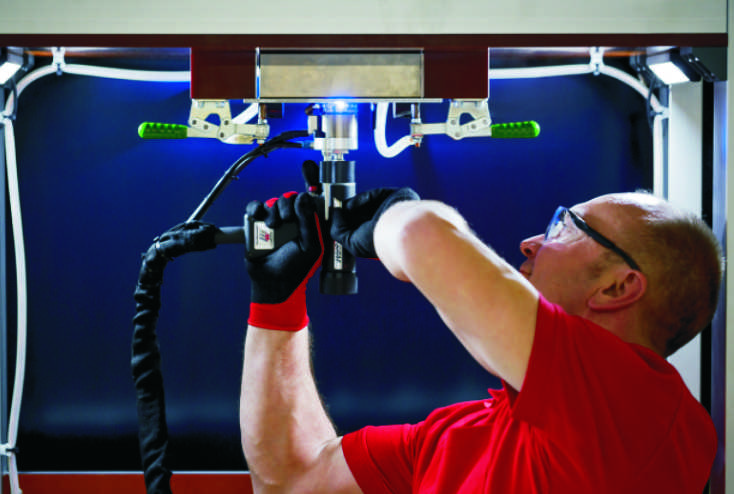

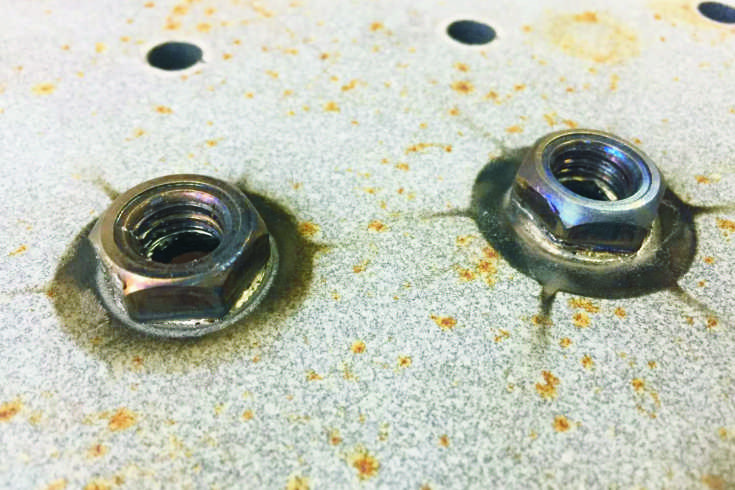

汽车摇臂碳钢螺柱	SRM 全位置焊（图为仰焊）	碳钢镀锌板焊螺母

工艺特点

（1）无需陶瓷环，使用成本低；

（2）可平焊、立焊、仰焊大直径螺柱，最大可焊接 M16；

（3）通孔螺柱焊接，外径达 30 mm；

（4）螺母焊接；

（5）成型美观，焊缝质量高，金属熔合深度均匀。

均衡磁场功能配置

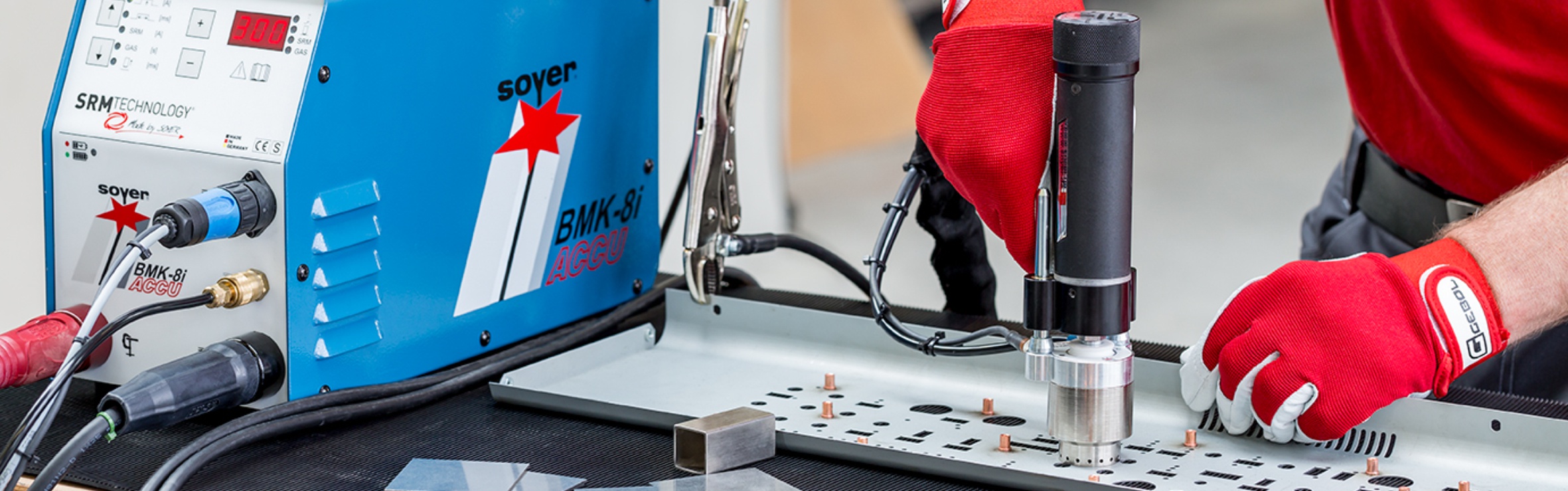

SOYER 的 BMK-8i、BMK-10i、BMK-12i、BMK-16i、BMH-22i、BMH-30i 系列的拉弧式螺柱焊机均配置有均衡磁场功能，只需搭配专用的 SRM 焊枪，即可得到良好的焊接质量。其中 BMK-16i 搭配 PH-3N SRM 焊枪可实现 M8/M10/M12 不锈钢螺母的焊接，板材可为不锈钢、碳钢、耐热钢。
